A+
Avec ses dimensions de 125,4 (h) x 64 (l) x 63 (p) cm et un poids total de 396 kg, l’appareil atteint une puissance nominale de 7,7 kW en (mode) combustion à bois et de 8,7 kW en (mode) combustion à pellets.
Le modèle Odin S atteint la classe énergétique A+.

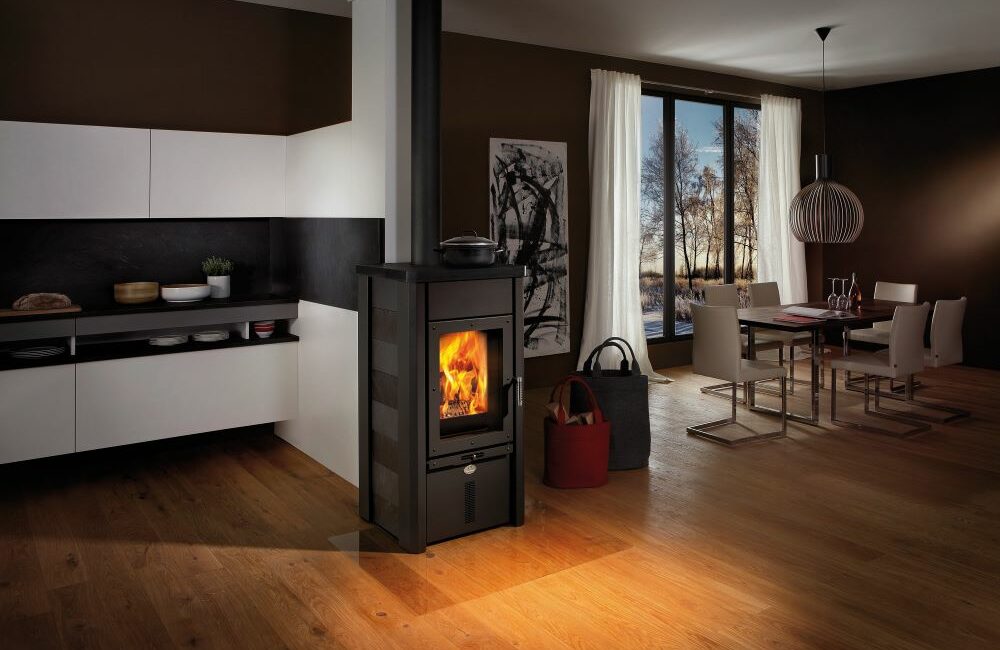

Odin S
Le système à pellets sans électricité de Max Blank
Un poêle.
Deux combustibles.
Votre Odin S – alimenté en bûches ou en granulés de bois. Pour le fonctionnement aux granulés, une cassette à pellets est placée dans le foyer. Sans aucune électricité.
- Aucun raccordement électrique pour le fonctionnement aux granulés
- Sans électricité
- Granulés par remplissage (KO1)
- 7,5 kg
- Restitution de chaleur (KO1)
- jusqu’à 14 h
- Puissance calorifique nominale aux bûches
- 7,7 kW
- Durée de combustion aux bûches
- jusqu’à 5 h
- Restitution de chaleur aux bûches
- jusqu’à 14 h
Valeurs selon les caractéristiques techniques du modèle.
Le chauffage aux granulés sans électricité, tout simplement
La vidéo montre comment fonctionne une cassette à pellets dans le foyer.
Adapté au Odin S :
Données et faits
Données techniques
| Poêle à bois | H x L x P 125,4 x 64 x 63 cm |
| Foyer | H x L x P 31 x 34 x 35 cm |
| Vitre | H x L 49 x 34 cm |
| Porte | H x L 60 x 45 cm |
| Poids Total | 396 kg |
| Chamotte | 60 kg |
Données pour Bois
| Puissance nominale | 7,7 kW |
| Puissance calorifique | 7,5 - 4,3 kW |
| Rendement | 84% |
| Capacité de chauffe | 70 - 350 m³ |
| Cons.tion combustible | 2,21 kg / h |
| Durée de feu (h) | jusq.à 5 h |
| T. de restitution (h) | jusq.à 14 h |
| Débit gaz de com. | 6,8 g/s |
| T° des gaz à la buse | 256 °C |
| Tirage min / max | 12 / 15 Pa |
| CO (13%O2) | ≤ 1250 mg/m³ |
| Poussière (13%O2) | ≤ 40 mg/m³ |
| NOx (13%O2) | ≤ 200 mg/m³ |
| OGC (CxHy) (13%O2) | ≤ 120 mg/m³ |
Données pour Pellet-Box
| Puissance nominale | 8,7 kW |
| Puissance calorifique | 8,7 - 6,7 kW |
| Rendement | 83% |
| Capacité de chauffe | 70 - 350m³ |
| Cons.tion combustible | 7,5 kg |
| Durée de feu (h) | jusq.à 5 h |
| T. de restitution (h) | jusq.à 14 h |
| Débit gaz de com. | 9,71 g/s |
| T° des gaz à la buse | 280°C |
| Tirage min / max | 12 / 15 Pa |
| CO (13%O2) | 1073 mg/m³ |
| CO (13%O2) | 0,086 % |
| Poussière (13%O2) | 22 mg/m³ |
| NOx (13%O2) | 73 mg/m³ |
| OGC (CxHy) (13%O2) | 64 mg/m³ |
Distances aux murs/composants combustibles
| Dist. à l´arrière du mur | 28 cm |
| Distance latérale | 25 cm |
| Distance à l´avant | 100 cm |
- Raccord évacuation des fumées Ø 15 cm par le ↑
- Entrée d´air frais extérieur Ø 10 cm par → ou ↓ (Informations à fournir lors de la commande)
Cassettes à pellets compatibles
Accessoires
- Plaque amovible inox brossé anthracite
- bloc d´accumulation 50 kg au total (inclus à Ardoise brossée et Ardoise couleur d‘automne)
