Ilmaritilät takka- ja kaakeliuunirakentamiseen
Laadukkaat ilmaritilät takkoihin – design kohtaa toiminnallisuuden
Tutustu Max Blankin harkittuihin ilmaritiläratkaisuihin. Laadukas viimeistely, joustavat asennusvaihtoehdot ja toimiva muotoilu ammattimaiseen takkarakentamiseen.
B2B-kauppa on tarkoitettu ainoastaan jälleenmyyjille. Loppuasiakkaana voit hankkia Max Blank -ilmaritilät Max Blank -jälleenmyyjän kautta. Etsi jälleenmyyjä
180 °C
lämmönkestävä – MB 9000, MB 9000 Wendezarge, MB Plano, MB Putzbündig ja MB Deckengitter
3 asennustapaa
pinta-asennus, Plano tai rappauksen tasoon – sarjasta riippuen
enintään 2 153 cm²
vapaa poikkipinta-ala (MB Deckengitter Plano, 30 × 90 cm)
Erikoismitat
ja erikoisvärit valituissa sarjoissa pyynnöstä
Max Blank -ilmaritiläsarjat
Kuusi sarjaa seinään ja kattoon – kestävästä alkuperäisestä MB 9000 -mallista pinnan tasoon asennettavaan MB Putzbündig -malliin. Kohdasta ”Katso tiedot” löydät nimellismitat, asennusmitat ja vapaat poikkipinta-alat.
Pinta-asennus · seinä

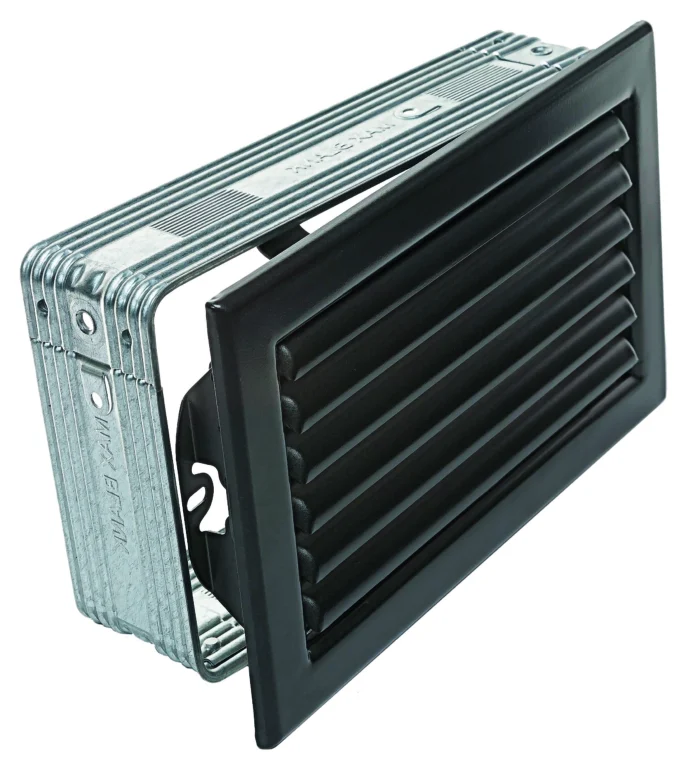

MB 9000
Alkuperäinen malli teräskehyksellä – kestävä, reunat taivutettu ympäriinsä 7 mm, parannettu kuormituskestävyys.
- Säädettävä kiertonupilla tai ei säädettävä
- Silikonitiivisteellä tai ilman
- Kuumasinkitty Two-In-One-asennuskehys
- Lämmönkestävä 180 °C asti
Katso tiedot
| Nimellismitta K × L | Asennusmitta | Vapaa poikkipinta-ala |
|---|---|---|
| 15 × 25 cm | 13,6 × 23,6 cm | 161 cm² |
| 15 × 35 cm | 13,6 × 33,6 cm | 242 cm² |
| 15 × 45 cm | 13,6 × 43,6 cm | 322 cm² |
| 23 × 23 cm | 21,6 × 21,6 cm | 259 cm² |
| 23 × 35 cm | 21,6 × 33,6 cm | 431 cm² |
| 23 × 45 cm | 21,6 × 43,6 cm | 575 cm² |
Värit: antrasiitti, puhdas valkoinen · Ulkomitta = nimellismitta
Katso jälleenmyyjien kaupassa (kauppa saksaksi) (avautuu uuteen välilehteen)
Pinta-asennus tai rappauksen tasoon · seinä

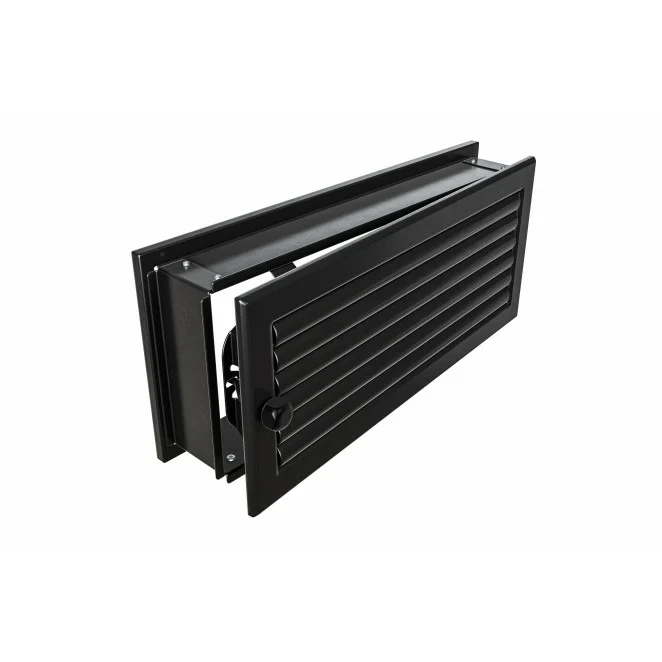

MB 9000 Wendezarge
Yksi ritilä, kaksi asennustapaa: asennustapa valitaan vasta työmaalla kääntämällä kehystä.
- Pinta-asennus tai rappauksen tasoon – ritilä pysyy samana
- Säädettävä kiertonupilla tai ei säädettävä
- Ilman silikonitiivistettä
- Lämmönkestävä 180 °C asti
Katso tiedot
| Nimellismitta K × L | Asennusmitta | Vapaa poikkipinta-ala |
|---|---|---|
| 15 × 25 cm | 13,2 × 23,6 cm | 161 cm² |
| 15 × 35 cm | 13,2 × 33,6 cm | 242 cm² |
| 15 × 45 cm | 13,2 × 43,6 cm | 322 cm² |
| 23 × 23 cm | 21,2 × 21,6 cm | 259 cm² |
| 23 × 35 cm | 21,2 × 33,6 cm | 431 cm² |
| 23 × 45 cm | 21,2 × 43,6 cm | 575 cm² |
Värit: antrasiitti, puhdas valkoinen · Ulkomitta esim. 15,4 × 25,4 cm
Katso jälleenmyyjien kaupassa (kauppa saksaksi) (avautuu uuteen välilehteen)
Plano tai rappauksen tasoon · seinä
MB Plano
Pinnan päälle tasaisesti asettuva ritilä sinkitystä, uunimaalatusta teräksestä – valittavana 1-sormijärjestelmä tai vipujärjestelmä.
- 1-sormijärjestelmä, vipujärjestelmä tai ei säädettävä
- Two-In-One-kehys, helppo asentaa jälkikäteen
- Silikonitiivisteellä
- Lämmönkestävä 180 °C asti
Katso tiedot
| Nimellismitta K × L | Asennusmitta | Vapaa poikkipinta-ala |
|---|---|---|
| 15 × 25 cm | 13,6 × 23,6 cm | 161 cm² |
| 15 × 35 cm | 13,6 × 33,6 cm | 242 cm² |
| 15 × 45 cm | 13,6 × 43,6 cm | 322 cm² |
| 23 × 23 cm | 21,6 × 21,6 cm | 259 cm² |
| 23 × 35 cm | 21,6 × 33,6 cm | 431 cm² |
| 23 × 45 cm | 21,6 × 43,6 cm | 575 cm² |
Värit: antrasiitti, puhdas valkoinen · Ulkomitta esim. 14,2 × 24,2 cm
Katso jälleenmyyjien kaupassa (kauppa saksaksi) (avautuu uuteen välilehteen)
Rappauksen tasoon · seinä
MB Putzbündig
Ritilä on täysin samassa tasossa kehyksen kanssa – minimoidut reunat ja massiiviset RST-rappausreunat.
- Säädettävä 1-sormijärjestelmällä tai ei säädettävä
- Massiiviset, ruostumattomat RST-rappausreunat
- Silikonitiivisteellä
- Lämmönkestävä 180 °C asti
Katso tiedot
| Nimellismitta K × L | Asennusmitta | Vapaa poikkipinta-ala |
|---|---|---|
| 15 × 25 cm | 14,7 × 24,7 cm | 161 cm² |
| 15 × 35 cm | 14,7 × 34,7 cm | 242 cm² |
| 15 × 45 cm | 14,7 × 44,7 cm | 322 cm² |
| 23 × 23 cm | 22,7 × 22,7 cm | 259 cm² |
| 23 × 35 cm | 22,7 × 34,7 cm | 431 cm² |
| 23 × 45 cm | 22,7 × 44,7 cm | 575 cm² |
Värit: antrasiitti, puhdas valkoinen · Ulkomitta = asennusmitta · Asianmukaiseen asennukseen suositellaan liikuntasaumaa
Katso jälleenmyyjien kaupassa (kauppa saksaksi) (avautuu uuteen välilehteen)
Rappauksen tasoon tai Plano · seinä

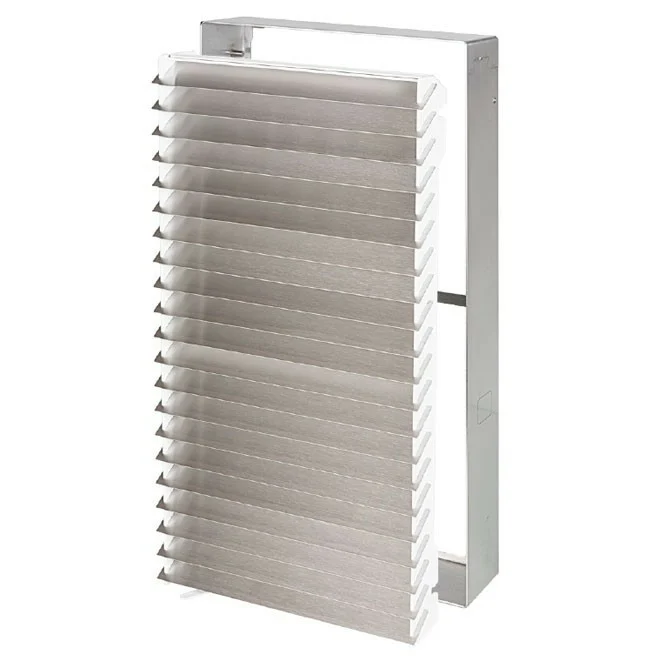

MB Lamelle
Selkeät linjat ja runsaasti ilmaa: yli 30 % enemmän vapaata poikkipinta-alaa kuin MB 9000 -mallissa, pysty- tai vaakamallina.
- Lamellit irrotettavissa kokonaisena sarjana
- Ilman ulostulosuunta käännettävissä 180°
- Käytettävissä lämmin- ja kylmäilmaritilänä
- Erikoiskoot ja -värit pyynnöstä
Katso tiedot
| Pystymalli K × L | Vapaa poikkipinta-ala |
|---|---|
| 23 × 23 · 35 × 15 · 35 × 23 cm | 458 · 434 · 693 cm² |
| 30 × 5 · 30 × 7,5 cm | 162 · 162 cm² |
| 45 × 5 · 45 × 7,5 · 45 × 15 · 45 × 23 cm | 250 · 250 · 568 · 907 cm² |
| 60 × 5 · 80 × 5 · 100 × 5 cm | 331 · 450 · 561 cm² |
| Vaakamalli K × L | Vapaa poikkipinta-ala |
|---|---|
| 7,5 × 30 · 7,5 × 45 · 7,5 × 60 · 7,5 × 80 cm | 162 · 250 · 331 · 451 cm² |
| 15 × 60 · 15 × 80 cm | 756 · 1 025 cm² |
| 23 × 35 · 23 × 45 cm | 693 · 819 cm² |
Harjattu ruostumaton teräs tai puhdas valkoinen; RST-kehys tai puhtaanvalkoiseksi maalattu teräskehys. Säädettävä tuoteyleiskatsauksen mukaan: rappauksen tasoon asennettava malli RST-kehyksellä (23 × 45 säädettävä: 777 cm²). Asennusmitta = nimellismitta.
Katso jälleenmyyjien kaupassa (kauppa saksaksi) (avautuu uuteen välilehteen)
Käännettävä kehys, Plano tai rappauksen tasoon · katto

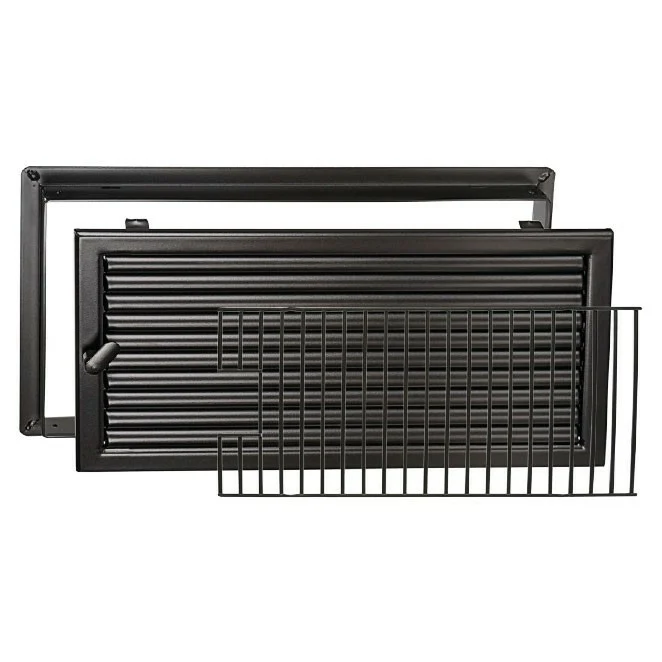

MB Deckengitter
Kattoon asennettavaksi – maalattu, massiivinen teräksinen asennuskehys ja säätö kiertonupilla tai vivulla.
- Mallit: käännettävä kehys, Plano ja rappauksen tasoon
- Kiertonuppi tai vipujärjestelmä mallista riippuen
- Vapaa poikkipinta-ala enintään 2 153 cm² (Plano, vipu)
- Erikoismitat Plano- ja Lamelle-malleihin pyynnöstä
Katso tiedot
| Malli | Nimellismitta | Vapaa poikkipinta-ala |
|---|---|---|
| Käännettävä kehys, kiertonuppi, ilman peiteritilää | 23 × 35 · 23 × 45 cm | 431 · 575 cm² |
| Rappauksen tasoon, kiertonuppi, peiteritilällä | 23 × 35 · 23 × 45 cm | 431 · 575 cm² |
| Plano, kiertonuppi | 23 × 35 · 23 × 45 cm | 431 · 575 cm² |
| Plano, vipujärjestelmä | 23 × 45 · 30 × 30 · 30 × 60 · 30 × 90 cm | 760 · 663 · 1 408 · 2 153 cm² |
Värit: antrasiitti, puhdas valkoinen · 180 °C asti
Katso jälleenmyyjien kaupassa (kauppa saksaksi) (avautuu uuteen välilehteen)Tekniset tiedot: Max Blank -ilmaritilöiden tuoteyleiskatsaus. Oikeus teknisiin muutoksiin pidätetään.
Kattoritilöiden ja designritilöiden osalta tuoteyleiskatsaus ei ilmoita ilmatyyppiä – niitä ei näytetä, kun valitaan ”Lämmin ilma” tai ”Kylmä ilma”.
Ei sopivaa vakiomallia
Tälle yhdistelmälle ei ole saatavilla tarkistettuja tuotetietoja. Erikoismitat ja erikoisvärit ovat joissakin sarjoissa mahdollisia pyynnöstä – Max Blank -jälleenmyyjäsi neuvoo mielellään.
Etsi jälleenmyyjäNeuvoja ei korvaa ammattimaista mitoitusta. Tarvittavat poikkipinta-alat ja asennusvaatimukset määräytyvät tulisijan ohjeiden sekä uuni- ja ilmalämmitysrakentamisen sääntöjen mukaan.
Sarjat vertailussa
Asennustapa, säätö ja kehys yhdellä silmäyksellä.
| Ominaisuus | MB 9000 | MB 9000 Wendezarge | MB Plano | MB Putzbündig | MB Lamelle | MB Deckengitter |
|---|---|---|---|---|---|---|
| Asennuspaikka | Seinä | Seinä | Seinä | Seinä | Seinä | Katto |
| Asennustapa | pinta-asennus | pinta-asennus tai rappauksen tasoon, kehystä kääntämällä | Plano tai rappauksen tasoon | rappauksen tasoon, täysin tasainen | rappauksen tasoon tai Plano | käännettävä kehys, Plano tai rappauksen tasoon |
| Säätö | kiertonuppi tai ei säädettävä | kiertonuppi tai ei säädettävä | 1-sormi, vipu tai ei säädettävä | 1-sormi tai ei säädettävä | säädettävä (rappauksen tasoon, RST-kehys) tai ei säädettävä | kiertonuppi tai vipu |
| Materiaali | teräs, kehys kuumasinkitty | teräs | sinkitty, uunimaalattu teräs | sinkitty, uunimaalattu säleikkö, RST-rappausreunat | ruostumaton teräs (harjattu tai puhdas valkoinen), teräskehys maalattu puhtaanvalkoiseksi | uunimaalattu, ritilä sinkitystä teräksestä |
| Kehys | Two-In-One-asennuskehys, myös ilman kehystä | käännettävä kehys | Two-In-One-kehys, asennettavissa jälkikäteen | niitattu teräskehys muurauskiinnikkeillä | RST- tai teräskehys | maalattu massiivinen teräksinen asennuskehys |
| Tiiviste | silikonitiivisteellä tai ilman | ilman | silikonitiivisteellä | silikonitiivisteellä | ilman | ilman |
| Erityispiirre | reunat taivutettu 7 mm | asennustapa valittavissa paikan päällä | asennus Plano tai rappauksen tasoon | minimoitu reunamuotoilu | lamellit irrotettavissa, ilman ulostulo käännettävissä 180° | peiteritilällä tai ilman |
| Nimellismitat | 6 kokoa, 15 × 25 – 23 × 45 cm | 6 kokoa, 15 × 25 – 23 × 45 cm | 6 kokoa, 15 × 25 – 23 × 45 cm | 6 kokoa, 15 × 25 – 23 × 45 cm | 20 pysty- ja vaakamallia, enintään 100 × 5 cm | 23 × 35 – 30 × 90 cm |
| Vapaa poikkipinta-ala | 161–575 cm² | 161–575 cm² | 161–575 cm² | 161–575 cm² | 162–1 025 cm² | 431–2 153 cm² |
| Värit | antrasiitti, puhdas valkoinen | antrasiitti, puhdas valkoinen | antrasiitti, puhdas valkoinen | antrasiitti, puhdas valkoinen | harjattu ruostumaton teräs, puhdas valkoinen | antrasiitti, puhdas valkoinen |
| Lämpötila | 180 °C asti | 180 °C asti | 180 °C asti | 180 °C asti | ei tietoa | 180 °C asti |
Tekniikka ja laatu
Harkittu kehystä myöten
Max Blank -ilmaritilät on suunniteltu nopeaan asennukseen, vähäiseen huoltoon ja pitkään käyttöikään. Nämä yksityiskohdat tekevät eron – kunkin kohdalla on mainittu, mitä sarjoja se koskee.
Two-In-One-kehys
Kuumasinkitty asennuskehys kahteen asennustapaan. Ympäri kulkevat jäykisteurat lisäävät kuormituskestävyyttä ja tartuntaa laastiin tai liimaan.
MB 9000 · MB Plano · Standard-Revision Plano
Käännettävä kehys
Pinta-asennus tai rappauksen tasoon – valinta tehdään työmaalla kehystä kääntämällä. Ritilä pysyy samana.
MB 9000 Wendezarge · MB Deckengitter Wendezarge
1-sormijärjestelmä
Säleikön säätö yhdellä sormella – ilman erillistä kiertonuppia.
MB Plano · MB Putzbündig (säädettävät mallit)

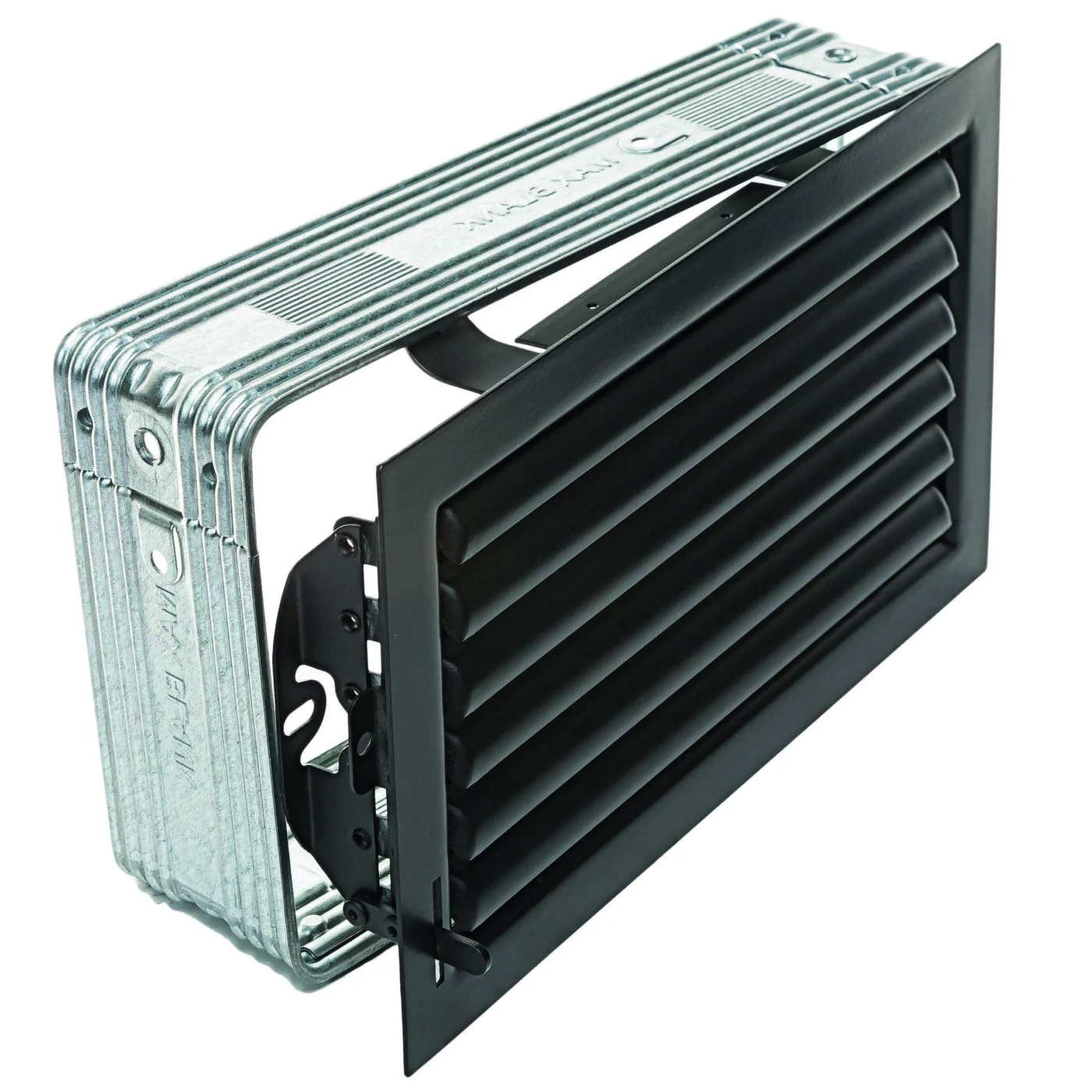

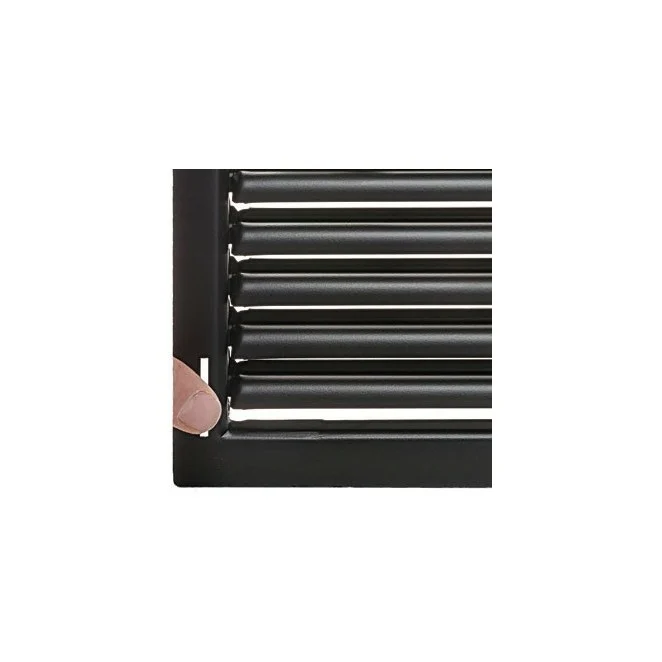

Vipujärjestelmä
Säätö huomaamattomalla vivulla.
MB Plano · MB Deckengitter Plano · MB Lamelle Plano (B2B-kaupan mukaan)
Silikonitiiviste
Joustava, muotoonsa palautuva ja lämmönkestävä silikonitiiviste – MB 9000 -mallissa valinnaisesti tiivisteellä tai ilman.
MB 9000 · MB Plano · MB Putzbündig
RST-rappausreunat
Massiiviset, ruostumattomat rappausreunat siistiin ja minimoituun viimeistelyyn rappauksessa.
MB Putzbündig · MB Lamelle · MB Putzrevision
180 °C asti
Lämmönkestävä 180 °C asti valmistajan ilmoituksen mukaan.
MB 9000 · MB 9000 Wendezarge · MB Plano · MB Putzbündig · MB Deckengitter · MB Standard-Revision
Vapaa poikkipinta-ala
Pinta-ala, jonka läpi ilma todellisuudessa pääsee virtaamaan – pienempi kuin nimellismitta, koska kehys ja lamellit vievät tilaa. Max Blank ilmoittaa sen jokaiselle koolle yksikössä cm².
kaikki sarjat
Erikoisvalmisteet
Erikoiskoot ja erikoisvärit pyynnöstä, yksilölliset aiheet RST-design-nuohousluukkuun.
mm. MB Lamelle · MB Deckengitter Plano · MB Designgitter · MB Konvektionsrahmen · nuohousluukut

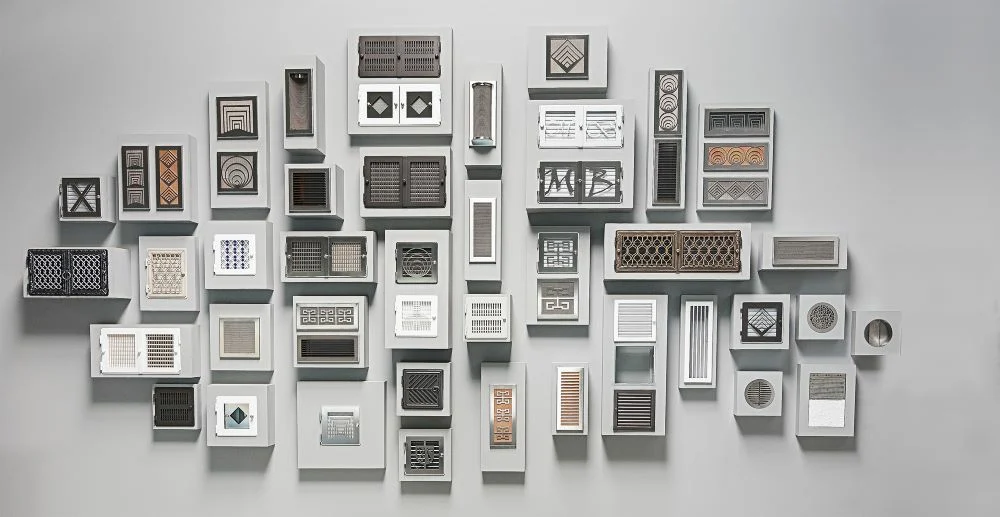

Inspiraatio
Muotoja, värejä ja pintoja Max Blank -valikoimasta – klassisesta ilmaritilästä designritilään.
Lisävarusteet ja muut ratkaisut
Ilmaritilöiden lisäksi: konvektiokehykset, tarkastusluukut, nuohous- ja etuluukut sekä lisävarusteet takkarakentamiseen.

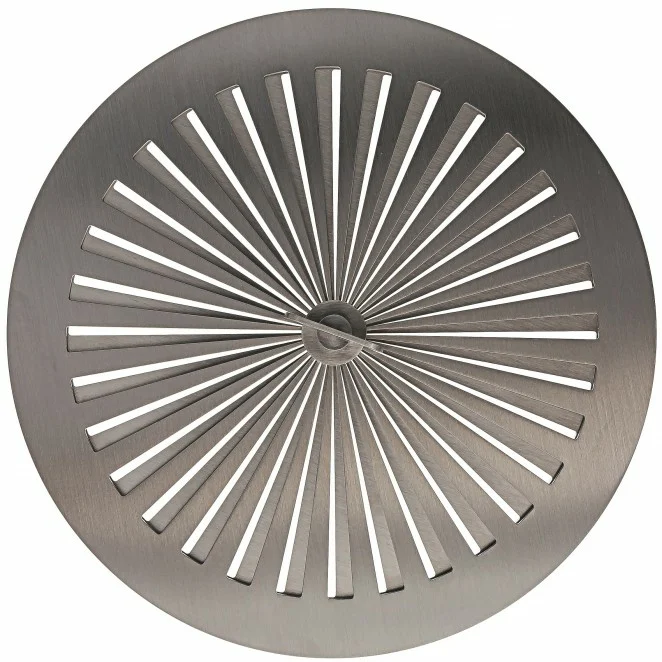

MB Designgitter, pyöreäAurinko (säädettävä) tai lamelli (sisätilat), Ø 22 cm, ruostumaton teräs tai puhdas valkoinen.Katso jälleenmyyjien kaupassa (avautuu uuteen välilehteen) ↗

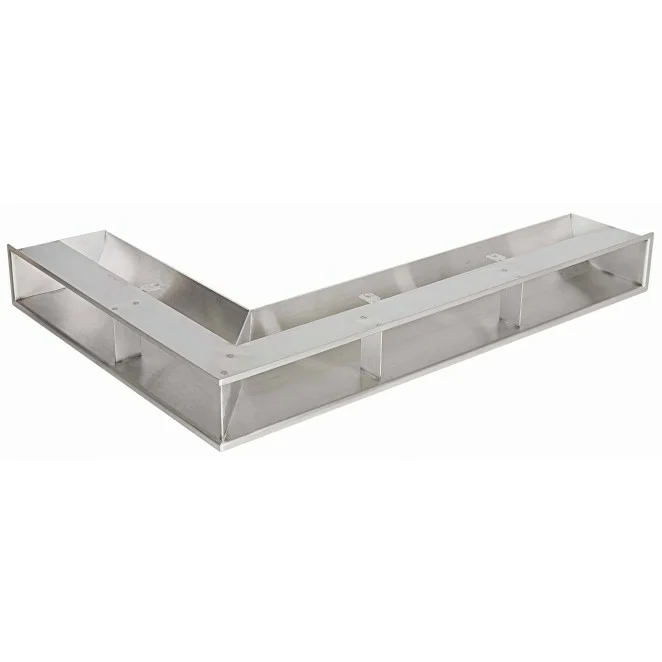

MB KonvektionsrahmenKorkeus 6 cm, suora tai kulmakehys, Plano tai rappauksen tasoon, erikoispituudet mahdollisia.Katso jälleenmyyjien kaupassa (avautuu uuteen välilehteen) ↗

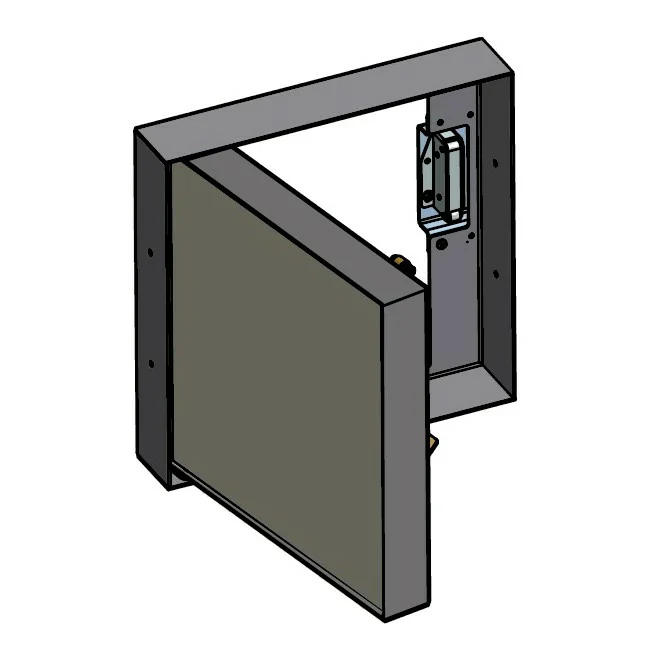

TarkastusluukutRappauksen tasoon asennettava tarkastusluukku lämpösuojalla, vakiotarkastusluukku ja tarkastusovi napsalukolla.Katso jälleenmyyjien kaupassa (avautuu uuteen välilehteen) ↗

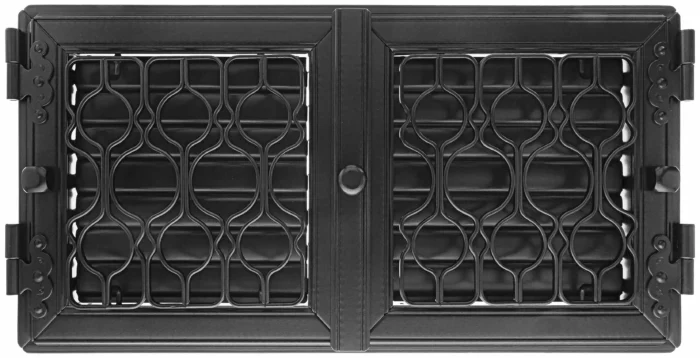

Nuohous- ja etuluukutNuohousluukut, etuluukut, savupiipun ja liitosputken nuohousluukut, RST-design-nuohousluukku.Katso jälleenmyyjien kaupassa (avautuu uuteen välilehteen) ↗
Lisäksi jälleenmyyjien kaupassa: säätönupit, lämpölokerot, syvennyskehykset, puusäilö/tarkastuslaatikko ja paljon muuta Ilmaritilöiden lisävarusteet (kauppa saksaksi) (avautuu uuteen välilehteen)

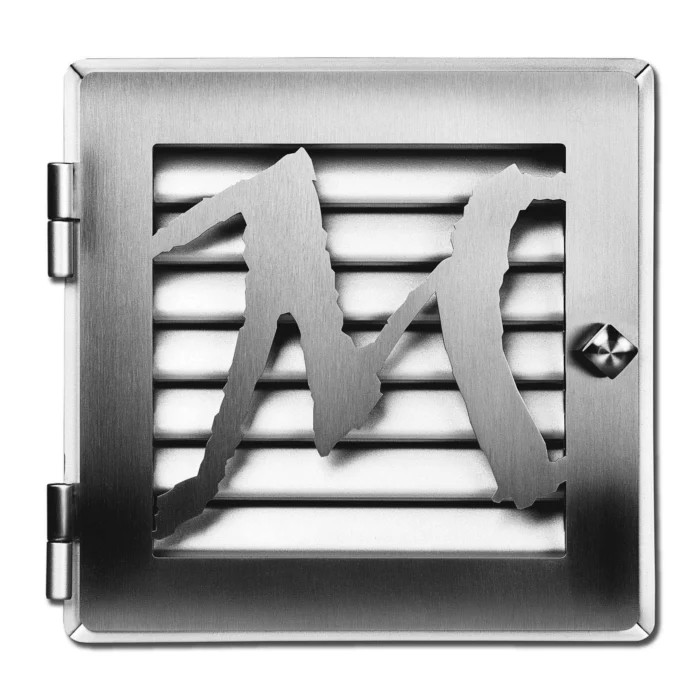

Yksilöllinen design
Oma aiheesi ruostumattomassa teräksessä
RST-design-nuohousluukku on saatavana tekstillä kolmella eri fontilla. Vaakunat, nimikirjaimet ja muut aiheet Max Blank valmistaa pyynnöstä.
Katso jälleenmyyjien kaupassa (kauppa saksaksi) (avautuu uuteen välilehteen)
Usein kysyttyä ilmaritilöistä
Eikö kysymystäsi löytynyt? Kirjoita meille tai soita: +49 (0) 9082 9678-0
Mitä eroa on lämmin- ja kylmäilmaritilöillä?
Lämminilmaritilät johtavat lämmityskammiossa lämmenneen ilman huoneeseen, ja kylmäilmaritilöiden kautta huoneilma pääsee virtaamaan takaisin. Max Blankilla lämminilmaritilät ovat säädettäviä ja kylmäilmaritilät ei-säädettäviä. MB Lamelle soveltuu sekä lämpimälle että kylmälle ilmalle.
Mitkä ilmaritilät ovat säädettäviä?
MB 9000 ja MB 9000 Wendezarge kiertonupilla, MB Plano 1-sormi- tai vipujärjestelmällä, MB Putzbündig 1-sormijärjestelmällä, rappauksen tasoon asennettava MB Lamelle RST-kehyksellä sekä kaikki MB Deckengitter -mallit (kiertonuppi tai vipu). Lisäksi sarjoista MB 9000, MB 9000 Wendezarge, MB Plano, MB Putzbündig ja MB Lamelle on saatavana ei-säädettäviä malleja.
Mitä asennustapoja Max Blank tarjoaa?
Pinta-asennus (MB 9000), Plano – ritilä asettuu tasaisesti pinnan päälle (MB Plano, MB Lamelle Plano) – sekä rappauksen tasoon asennus, jossa etupinta on samassa tasossa rappauksen kanssa (MB Putzbündig, MB Lamelle rappauksen tasoon). MB Plano ja MB 9000 Wendezarge voidaan kehyksestä riippuen asentaa kahdella tavalla.
Mikä on käännettävän kehyksen etu?
Asennustapaa ei tarvitse päättää etukäteen: kehystä kääntämällä ritilä asennetaan joko pinta-asennuksena tai rappauksen tasoon – itse ritilä pysyy samana. Tämä antaa joustavuutta aina työmaalla tehtävään asennukseen asti.
Mitä vapaa poikkipinta-ala tarkoittaa?
Vapaa poikkipinta-ala on pinta-ala, jonka läpi ilma todellisuudessa pääsee virtaamaan. Se on pienempi kuin nimellismitta, koska kehys ja lamellit vievät osan pinta-alasta. Esimerkiksi nimellismitaltaan 23 × 45 cm:n MB 9000 -ritilän vapaa poikkipinta-ala on 575 cm². Tarvittavan poikkipinta-alan määrittävät tulisijan ohjeet.
Mitkä ilmaritilät soveltuvat rappauksen tasoon asennettaviksi?
MB Putzbündig ja rappauksen tasoon asennettava MB Lamelle RST-rappausreunoilla sekä MB Plano ja MB 9000 Wendezarge, jotka voidaan valinnaisesti asentaa rappauksen tasoon. Kattoon on saatavana MB Deckengitter Putzbündig. Rappauksen tasoon asennettaville ritilöille suositellaan asianmukaista asennusta varten liikuntasaumaa.
Onko saatavana erikoiskokoja?
Kyllä, valituissa sarjoissa pyynnöstä – muun muassa MB Lamelle, MB Deckengitter Plano, MB Designgitter, MB Konvektionsrahmen, MB Putzrevision ja nuohousluukut. Joihinkin tuotteisiin on saatavana myös erikoisvärejä.
Mistä jälleenmyyjät voivat hankkia Max Blank -ilmaritilöitä?
Max Blankin jälleenmyyjien B2B-kaupasta osoitteessa shop.maxblank.com. Sieltä löydät koko ilmaritilävalikoiman kaikkine versioineen. Käyttöoikeuden saat rekisteröitymällä kauppaan.
Voivatko loppuasiakkaat tilata suoraan B2B-kaupasta?
Eivät. B2B-kauppa on tarkoitettu ainoastaan jälleenmyyjille. Loppuasiakkaat saavat tietoa tuotteistamme tältä verkkosivustolta ja voivat hankkia Max Blank -ilmaritilät Max Blank -jälleenmyyjän kautta.
