Der Max Blank Kamineinsatz KE1 AM ist ideal für den Austausch von bestehenden Kaminsystemen. Mit effizienter Heiztechnik und modernem Design bietet er angenehme Wärme und lässt sich nahtlos in verschiedene Wohnstile integrieren. Einfach zu installieren, ist er die perfekte Lösung für eine moderne Heizsystem-Optimierung.
Produkt anfragen

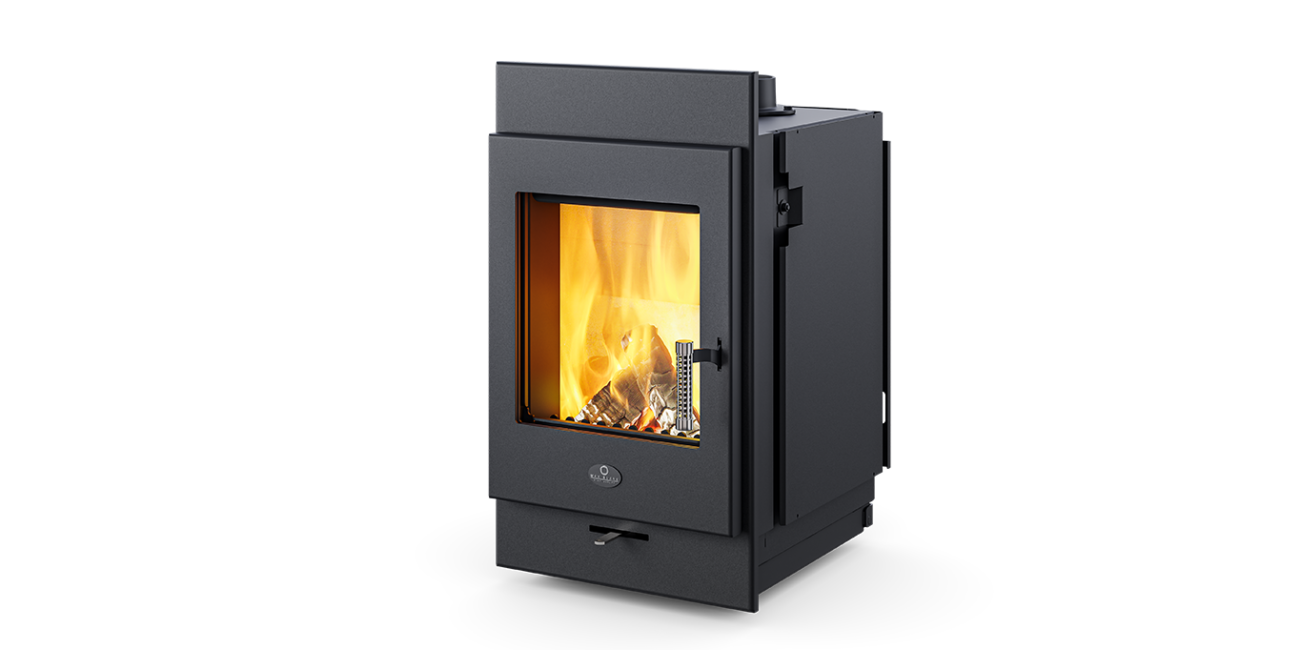

KE 1 Sinnergie AM, Kamineinsatz ideal für den Austausch
Daten und Fakten
Technische Daten
| Außenmaße KE 1 Sinnergie AM 79 x 48 | H x B x T 79 x 48 x 65 cm |
| Außenmaße KE 1 Sinnergie AM 83,5 x 48 | H x B x T 83,5 x 48 x 65 cm |
| Außenmaße KE 1 Sinnergie AM 89,5 x 48 | H x B x T 89,5 x 48 x 65 cm |
| Einbaumaße | H x B x T 74 x 45 x 50 cm |
| Feuerraummaße | H x B x T 31 x 34 x 35 cm |
| Feuerscheibe | H x B 38 x 34 cm |
| Tür | H x B 49 x 45 cm |
| Luftein- u. Luftaustrittsöffnung | Ø 800 cm² |
| Rauchrohrabgang nach oben | Ø 15 cm |
| Zuluftstutzen | Ø 10 cm |
| Höhe bis Rauchrohrabgang | 74,5 cm |
| Gesamtgewicht | 159 kg |
| Gewicht Schamotte | 60 kg |
Daten für Scheitholz / Holzbriketts
| Nennwärmeleistung | 7,5 kW |
| Raumwärmeleistung | 7,5 kW |
| Abbrandmenge bei Nennlast | 2,2 kg/h |
| Wirkungsgrad | 83% |
| Abgasmassestrom | 6,8 g/s |
| Abgastemp. a. Stutz. | 280° C |
| Mindestförderdruck | 12 Pa |
| CO (13%O2) | 0,065 % |
| CO (13%O2) | 806 mg/m³ |
| Staub (13%O2) | 32 mg/m³ |
| NOx (13%O2) | 116 mg/m³ |
| OGC (CxHy) (13%O2 | 27 mg/m³ |
Daten für Pellet-Systemeinsatz
| Nennwärmeleistung | 8,7 kW |
| Raumwärmeleistung | 8,7 kW |
| Abbrandmenge bei Nennlast | 7,5 kg |
| Wirkungsgrad | 83% |
| Abgasmassestrom | 9,71 g/s |
| Abgastemp. a. Stutz. | 280° C |
| Mindestförderdruck | 12 Pa |
| CO (13%O2) | 0,09 % |
| CO (13%O2) | 1073 mg/m³ |
| Staub (13%O2) | 22 mg/m³ |
| NOx (13%O2) | 73 mg/m³ |
| OGC (CxHy) (13%O2 | 64 mg/m³ |
Daten zur Berechnung von keramischen Zügen
| Abgasmassenstrom | 16,1 g/s |
| Abgastemperatur am Stutzen | 559° C |
| Mindestförderdruck | 15 Pa |
| Feuerungsleistung | 25,5 kW |
- Türfront anthrazit
- Abgangsstutzen oben Ø 150 mm
- Außenluftanschluss möglich und vorbereitet
- mit Frontplatte, anthrazit
- Türanschlag links (Anschlag rechts auf Anfrage)
- Frontplatten in Sonderfarben und -größen auf Anfrage erhältlich
Kompatible Pellet-Systemeinsätze
Zubehör
- Konvektionsmantel
- Traglager und weiteres Zubehör auf Anfrage erhältlich
