Der Max Blank KE1 Kamineinsatz vereint moderne Technologie mit ansprechendem Design für ein herausragendes Kaminerlebnis. Mit einer robusten Konstruktion aus hochwertigem Stahl und einer eleganten Glasfront bietet der KE1 nicht nur eine effiziente Wärmequelle, sondern auch ein ästhetisches Highlight für jeden Wohnraum.

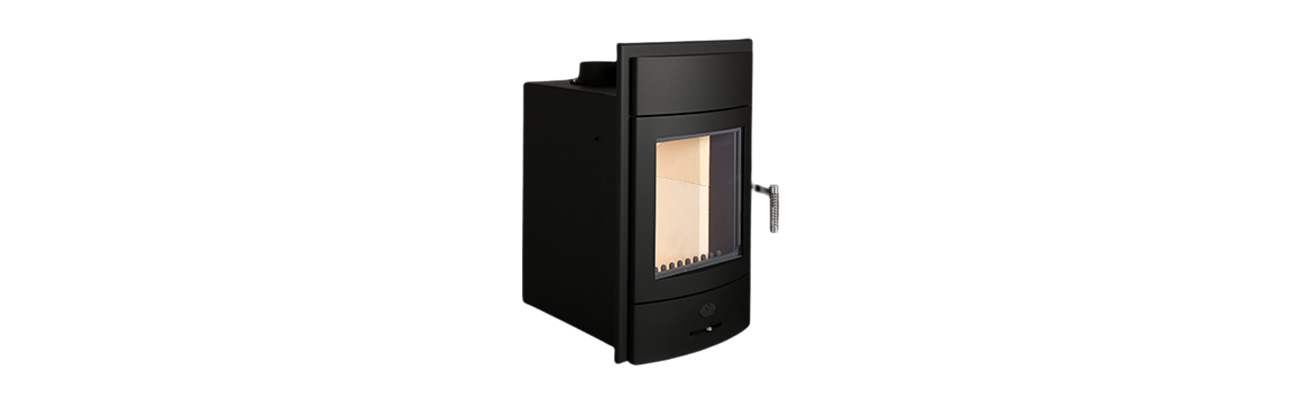

Produkt anfragenKE 1 Sinnergie gebogene Tür, Kamineinsatz
Daten und Fakten
Technische Daten
| Außenmaße | H x B x T 90 x 51 x 65 cm |
| Einbaumaße | H x B x T 74 x 45 x 50 cm |
| Feuerraummaße | H x B x T 31 x 34 x 35 cm |
| Feuerscheibe | H x B 38 x 34 cm |
| Feuerscheibe Radius | 61 cm |
| Tür | H x B 49 x 45 cm |
| Luftein- u. Luftaustrittsöffnung | Ø 800 cm² |
| Rauchrohrabgang nach oben | Ø 15 cm |
| Zuluftstutzen | Ø 10 cm |
| Höhe bis Rauchrohrabgang | 74,5 cm |
| Gesamtgewicht | 159 kg |
| Gewicht Schamotte | 60 kg |
Daten für Scheitholz
| Nennwärmeleistung | 7,5 kW |
| Raumwärmeleistung | 7,5 kW |
| Wärmeleistungsbereich | 7,8 - 4,3 kW |
| max. Abbrandmenge | 2,2 kg/h |
| Wirkungsgrad | 83% |
| Abgasmassestrom | 6,8 g/s |
| Abgastemp. a. Stutz. | 280° C |
| Mindestförderdruck | 12 Pa |
| CO (13%O2) | 0,065 % |
| CO (13%O2) | 806 mg/m³ |
| Staub (13%O2) | 32 mg/m³ |
| NOx (13%O2) | 116 mg/m³ |
| OGC (CxHy) (13%O2 | 27 mg/m³ |
Daten für Pelletbox
| Nennwärmeleistung | 8,7 kW |
| Raumwärmeleistung | 8,7 kW |
| Wärmelistungsbereich | 8,7 - 6,7 kW |
| max. Abbrandmenge | 7,5 kg |
| Wirkungsgrad | 83% |
| Abgasmassestrom | 9,71 g/s |
| Abgastemp. a. Stutz. | 280° C |
| Mindestförderdruck | 12 Pa |
| CO (13%O2) | 0,09 % |
| CO (13%O2) | 1073 mg/m³ |
| Staub (13%O2) | 22 mg/m³ |
| NOx (13%O2) | 73 mg/m³ |
| OGC (CxHy) (13%O2 | 64 mg/m³ |
Daten zur Berechnung von keramischen Zügen
| Abgasmassenstrom | 16,1 g/s |
| Abgastemperatur am Stutzen | 559° C |
| Mindestförderdruck | 15 Pa |
| Feuerungsleistung | 25,5 kW |
- Türfront anthrazit
- Abgangsstutzen oben Ø 15 cm
- Außenluftanschluss möglich und vorbereitet (Unbedingt bei Bestellung mit angeben)
- mit Frontplatte anthrazit
- Türanschlag links (Anschlag rechts auf Anfrage)
Kompatible Pellet-Systemeinsätze
Zubehör
- Konvektionsmantel
- Traglager und weiteres Zubehör auf Anfrage erhältlich
