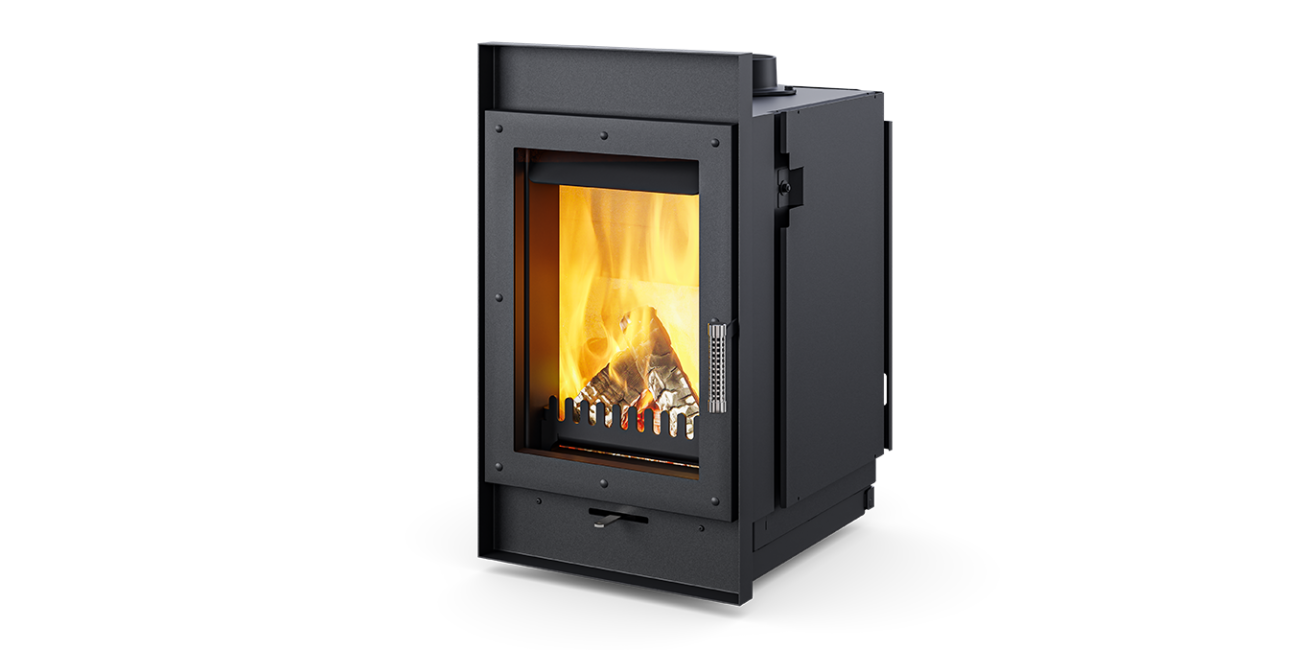

Der Max Blank Kamineinsatz KE1 AM ist ideal für den Austausch von bestehenden Kaminsystemen. Mit effizienter Heiztechnik und modernem Design bietet er angenehme Wärme und lässt sich nahtlos in verschiedene Wohnstile integrieren. Einfach zu installieren, ist er die perfekte Lösung für eine moderne Heizsystem-Optimierung.
Produkt anfragenKE 1 Ökofire AM, Kamineinsatz ideal für den Austausch
Daten und Fakten
Technische Daten
| Außenmaße KE 1 AM 79 x 48 | H x B x T 79 x 48 x 65 cm |
| Außenmaße KE 1 AM 83,5 x 48 | H x B x T 83,5 x 48 x 65 cm |
| Außenmaße KE 1 AM 89,5 x 48 | H x B x T 89,5 x 48 x 65 cm |
| Einbaumaße | H x B x T 74 x 43 x 52 cm |
| Feuerraummaße | H x B x T 31 x 34 x 35 cm |
| Feuerscheibe | H x B 49 x 34 cm |
| Tür | H x B 60 x 45 cm |
| Luftein- u. Luftaustrittsöffnung | Ø 800 cm² |
| Rauchrohrabgang nach oben | Ø 15 cm |
| Zuluftstutzen | Ø 10 cm |
| Höhe bis Rauchrohrabgang | 74 cm |
| Gesamtgewicht | 155 kg |
| Gewicht Schamotte | 60 kg |
Daten für Scheitholz / Holzbriketts
| Nennwärmeleistung | 7,5 kW |
| Raumwärmeleistung | 7,5 kW |
| Abbrandmenge bei Nennlast | 2,2 kg/h |
| Wirkungsgrad | 83% |
| Abgasmassestrom | 6,8 g/s |
| Abgastemp. a. Stutz. | 280° C |
| Mindestförderdruck | 12 Pa |
| CO (13%O2) | 0,065 % |
| CO (13%O2) | 806 mg/m³ |
| Staub (13%O2) | 32 mg/m³ |
| NOx (13%O2) | 116 mg/m³ |
| OGC (CxHy) (13%O2 | 27 mg/m³ |
Daten für Pellet-Systemeinsatz
| Nennwärmeleistung | 8,7 kW |
| Raumwärmeleistung | 8,7 kW |
| Abbrandmenge bei Nennlast | 7,5 kg |
| Wirkungsgrad | 83% |
| Abgasmassestrom | 9,71 g/s |
| Abgastemp. a. Stutz. | 280° C |
| Mindestförderdruck | 12 Pa |
| CO (13%O2) | 0,086 % |
| CO (13%O2) | 1073 mg/m³ |
| Staub (13%O2) | 22 mg/m³ |
| NOx (13%O2) | 73 mg/m³ |
| OGC (CxHy) (13%O2 | 64 mg/m³ |
Daten zur Berechnung von keramischen Zügen
| Abgasmassenstrom | 16,1 g/s |
| Abgastemperatur am Stutzen | 559° C |
| Mindestförderdruck | 15 Pa |
| Feuerungsleistung | 25,5 kW |
- Stahlkorpus anthrazit
- Abgangsstutzen oben Ø 150 mm
- Außenluftanschluss Ø 100 mm möglich und vorbereitet
- Türanschlag links (Anschlag rechts auf Anfrage)
- Anbaurahmen in Sonderfarben und -größen auf Anfrage erhältlich
Kompatible Pellet-Systemeinsätze
Zubehör
- Konvektionsmantel
- Traglager und weiteres Zubehör auf Anfrage erhältlich
